『 太陽光發電系統主要配線、配管建議 』

太陽電池模板間連接:

  • 直接接線:原廠快速接頭,原廠耐候線
  • 防水接線盒:防水街頭 + ~2.5mm2 XLPE外層包覆線(Imp<7A)
  • 防水接線盒:~2.5mm2一般電線+金屬浪管(conduit)+金屬浪管防水接頭

串聯太陽電池組列至直流接線箱:

  • 配線:防水接線中繼箱,PVC或XLPE電纜
  • 配管:CNS 2606金屬車牙管或抗紫外線PVC、ABS管,勿使用EMT於室外配管,離管 5~10cm

直流接線箱至電力轉換器(~30A max):

  • 配線:PVC或XLPE電纜(< 3% loss)
  • 配管:CNS 2606金屬車牙管或抗紫外線PVC、ABS管,勿使用EMT於室外配管,離地 5~10cm

電力轉換器至交流配電盤(~30A max 3 ø):

  • 一般室內配線用電源線

交流室內配管:

  • PVC或金屬線槽

監測系統室外配管:

  • 金屬車牙管或抗紫外線PVC、ABS管

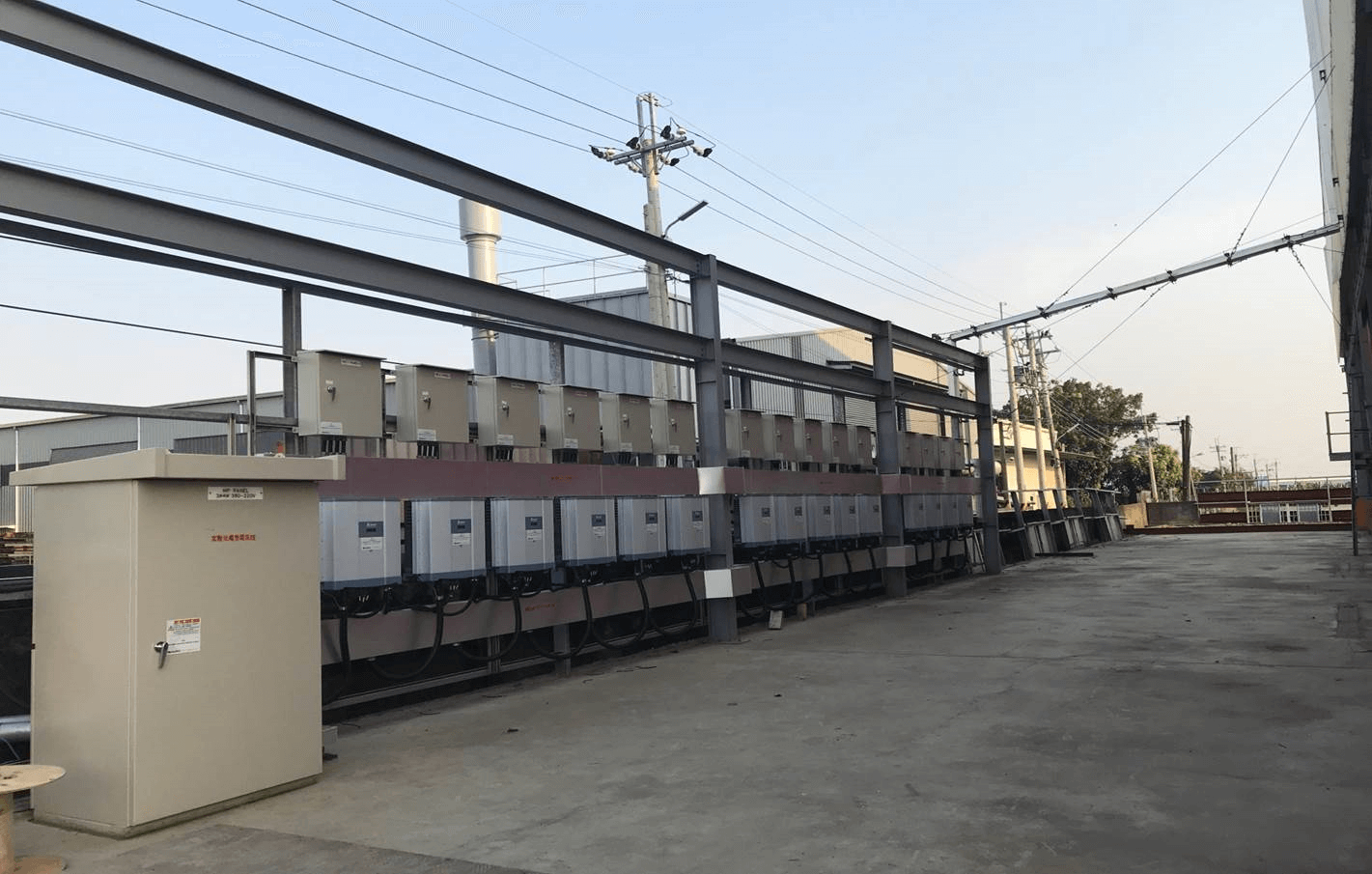

台達電Inverter

太陽能光電模組

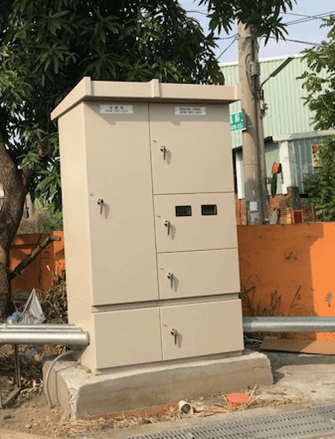

受電箱+KWH

太陽能光電模組

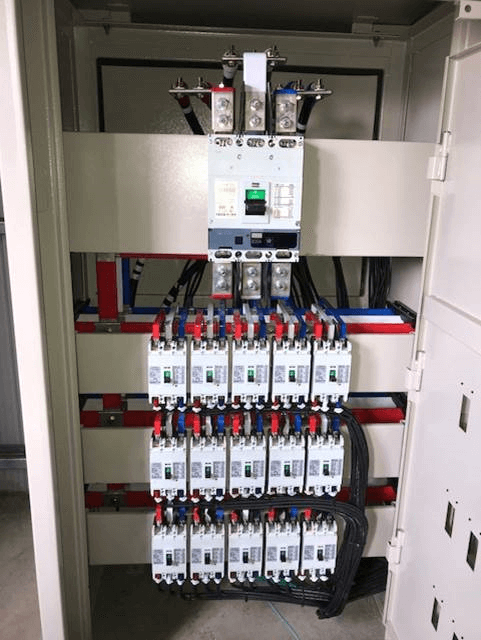

MP盤

太陽能光電模組
